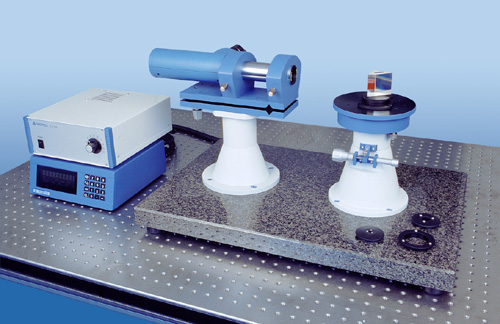

PrismMaster 精密测角仪

应用范围:
• 棱镜角度 • 光楔角度
• 平板的平行度                         • 透过光楔和棱镜的偏移角
• 五棱镜角度 • 反射镜的倾斜角
• 90°直角棱镜

型号系列:
• PrismMaster              • PrismMaster MOT           • PrismMaster HR
• PrismMaster HR MOT       • PrismMaster C 200

手动绝对式测角仪		全自动绝对式测角仪
比较式测角仪		塔差测量附件

技术规格:

型号	PrismMaster	PrismMaster HR	PrismMasterMOT	PrismMaster HR MOT	PrismMaster C 200
超高精度气动轴承	径向、轴向精度优于0.05微米				------------
精密旋转台	------------	------------	------------	------------	径向、轴向精度优于2微米
编码器分辨率	0.36″	0.036″	0.36″	0.036″	0.36″
编码器精度	0.5″	0.2″	0.5″	0.2″	0.5″
工作方式	手动旋转	手动旋转	自动旋转、定位	自动旋转、定位	手动旋转
总体精度单次测量多次测量	0.75″ 0.5″	0.5″ 0.2″	0.75″ 0.5″	0.5″ 0.2″	1.5″ 0.6″
光电自准直仪D57mm	EFL = 500mm 分辨率:0.01″ 重复性:±0.1″	EFL = 500mm 分辨率:0.01″ 重复性:±0.1″	EFL = 500mm 分辨率:0.01″ 重复性:±0.1″	EFL = 500mm 分辨率:0.01″ 重复性:±0.1″	EFL = 300mm 分辨率:0.1″ 重复性:±0.2″
测量模式	反射法测量棱镜任意相邻两个面的夹角，测量范围0-360°
可扩展测量功能	透射法测量棱镜的偏转角及塔差、玻璃材料折射率测量
